O Processo de Formação dos Raios

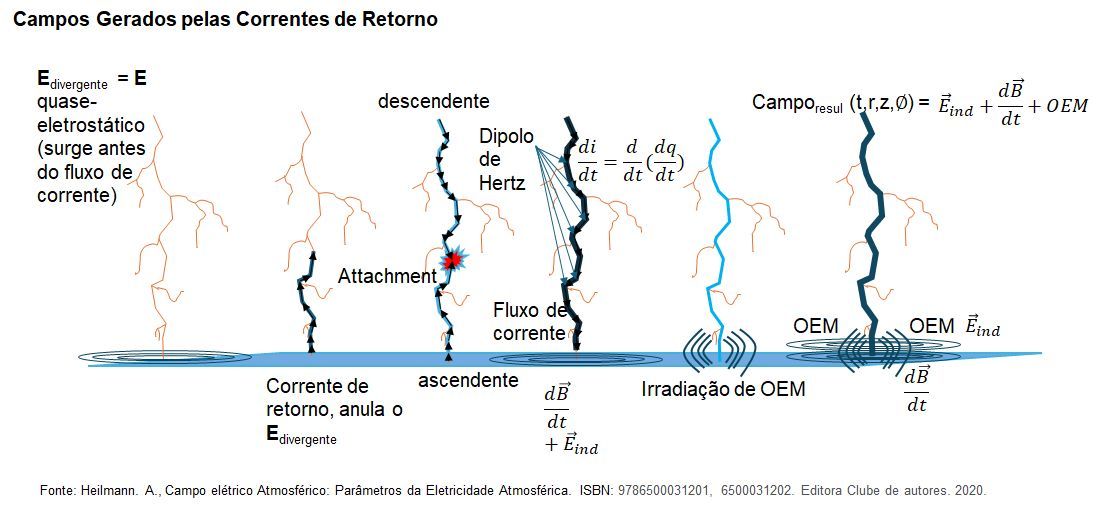

Um relâmpago ocorre em sucessivas fases. O início ocorre em regiões da nuvem com forte campo elétrico. Uma descarga chamada Stepped Leader se move em direção ao solo. Quando esta se aproxima, um Upward Leader é liberado a partir de objetos elevados próximos ao solo, completando o canal do raio.

Espectro de Emissão

Uma vez completado o canal do relâmpago, inicia-se a descarga de retorno (Return Stroke), transportando cargas entre solo e nuvem, com correntes variando entre 10 kA e 150 kA.

Descargas atmosféricas irradiam ondas eletromagnéticas em várias faixas de frequência, permitindo a detecção remota por sensores. O espectro de emissão cobre desde frequências muito baixas (VLF/LF) até altas frequências (VHF), permitindo diferentes métodos de monitoramento.

Fenômenos Associados aos Raios

Os raios Nuvem-Solo (CG) representam aproximadamente 25% das descargas atmosféricas globais. Cerca de 75% das descargas são Intra-Nuvem (IC), Nuvem-Nuvem (CC) ou Nuvem-Ar (CA). As descargas +CG (positivas) são menos frequentes, mas podem atingir picos de corrente superiores a 300 kA.

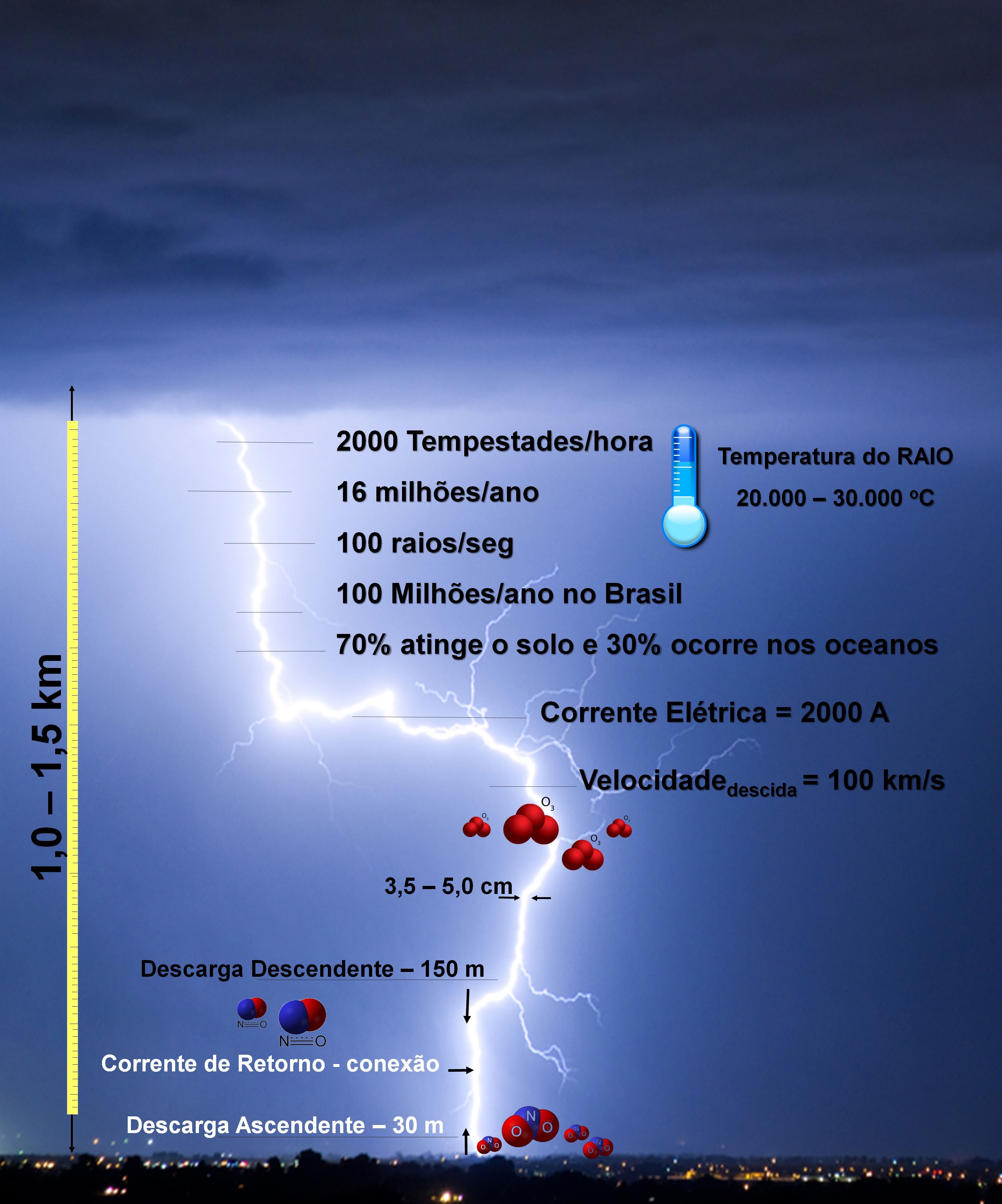

Características dos Raios

Cada raio tem 3,5 a 5 cm de espessura, pode atingir temperaturas de até 30.000°C, e medir de 1 a 2 km.

Impacto dos Raios no Setor Elétrico

As descargas atmosféricas provocam graves impactos no setor elétrico brasileiro, liderando as causas de desligamentos e resultando em prejuízos de milhões de reais anuais. A vulnerabilidade de transformadores, cabos e estruturas críticas acentua ainda mais a necessidade de monitoramento e mitigação.
